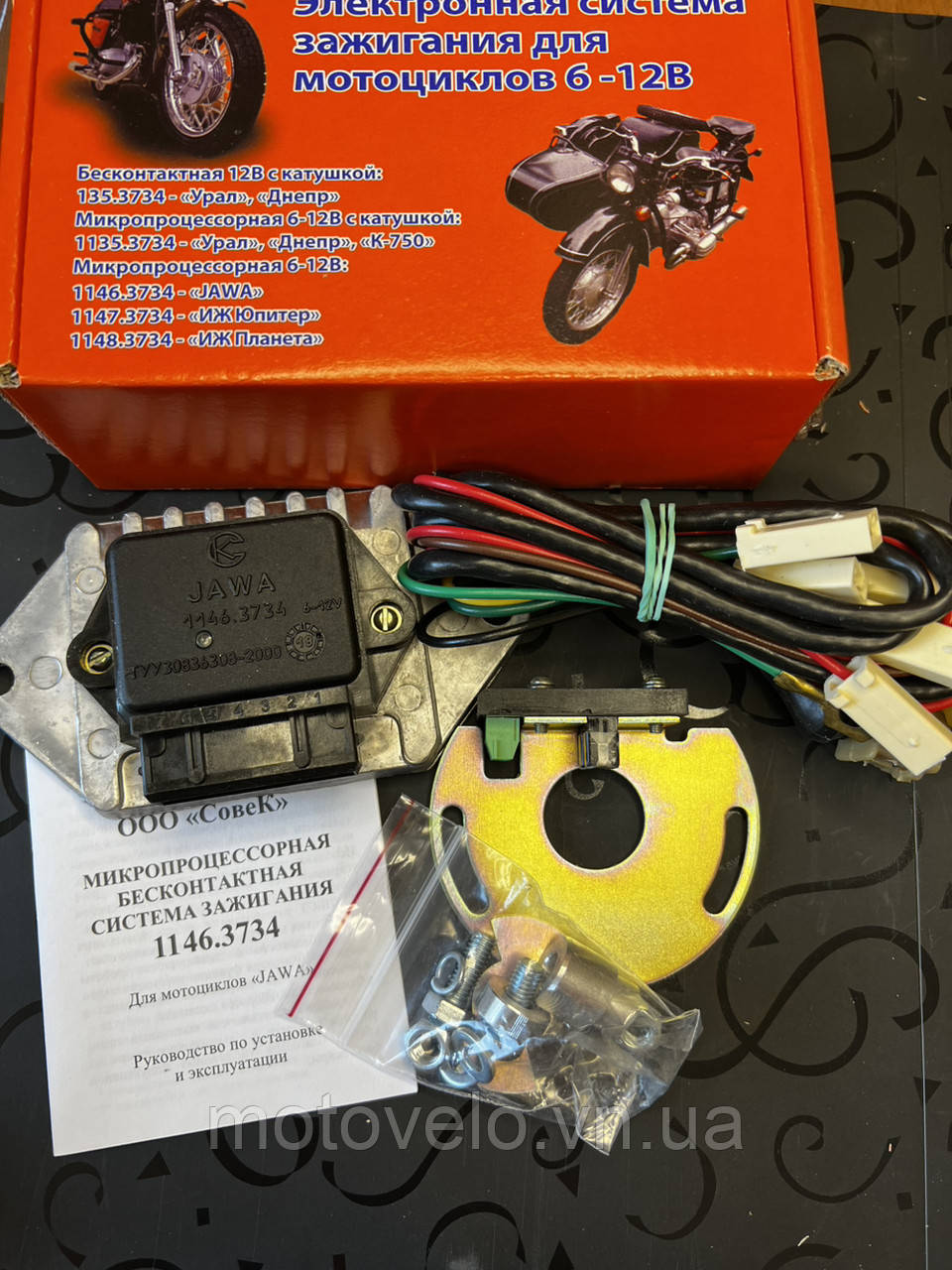

Мікропроцесорна безконтактна система запалювання 1146.3734 JAWA

Загальні відомості

Мікропроцесорна безконтактна система запалювання 1146.3734 (МПБСЗ) «JAWA» є логічним продовженням розвитку електронного запалювання, призначена для роботи в системі електрообладнання мотоциклів "JAWA" всіх моделей з генератором 6 або 12 вольт. Програмне забезпечення мікропроцесорного запалювання дозволяє за допомогою приєднання в певній послідовності вихідних проводів вибрати потрібний режим роботи двигуна мотоцикла.
Мікропроцесорна безконтактна система розроблена з метою підвищення технічних характеристик мотоцикла за рахунок:

•    стабільності і динамічності роботи двигуна завдяки функції автоматичної зміни кута випередження запалювання залежно від оборотів двигуна;
• зниження токсичності вихлопних газів, витрати пального та зменшення нагару на свічках, завдяки збільшенню індуктивної фази іскри;
• стійкого запуску двигуна при зниженні напруги акумуляторної батареї;
• зниження трудомісткості в обслуговування системи запалювання з оптичним датчиком;
• обмеження величини струму і часу його протікання через первинну обмотку котушки запалювання для запобігання її від перегріву і швидкого розряду акумулятора.

Технічні характеристики

• Номінальна напруга живлення 6-12В з заземленим "мінусом" акумуляторної батареї.
• Струм при включеному замку запалювання і непрацюючому двигуні не перевищує 0,15 А.
• МПБСЗ забезпечує безперебійне іскроутворення при зміні напруги в бортовій мережі від 5 В до 16 В.
• Система забезпечує безперебійне іскроутворення при частоті обертання колінчастого вала до 8000 об/хв.
• Система запалювання працездатна в діапазоні оточуючих температур від -25 до +60 градусів С.
• МПБСЗ мікропроцесорний формування моменту запалювання забезпечує стабільну роботу системи у всіх штатних режимах роботи двигуна.
• Дана МПБСЗ працює зі штатними котушками запалювання, але найкращі параметри іскроутворення забезпечує з стандартними автомобільними двоелектродними котушками (4412.3705, 406.3705, 3012.3705, 3022.3705).
