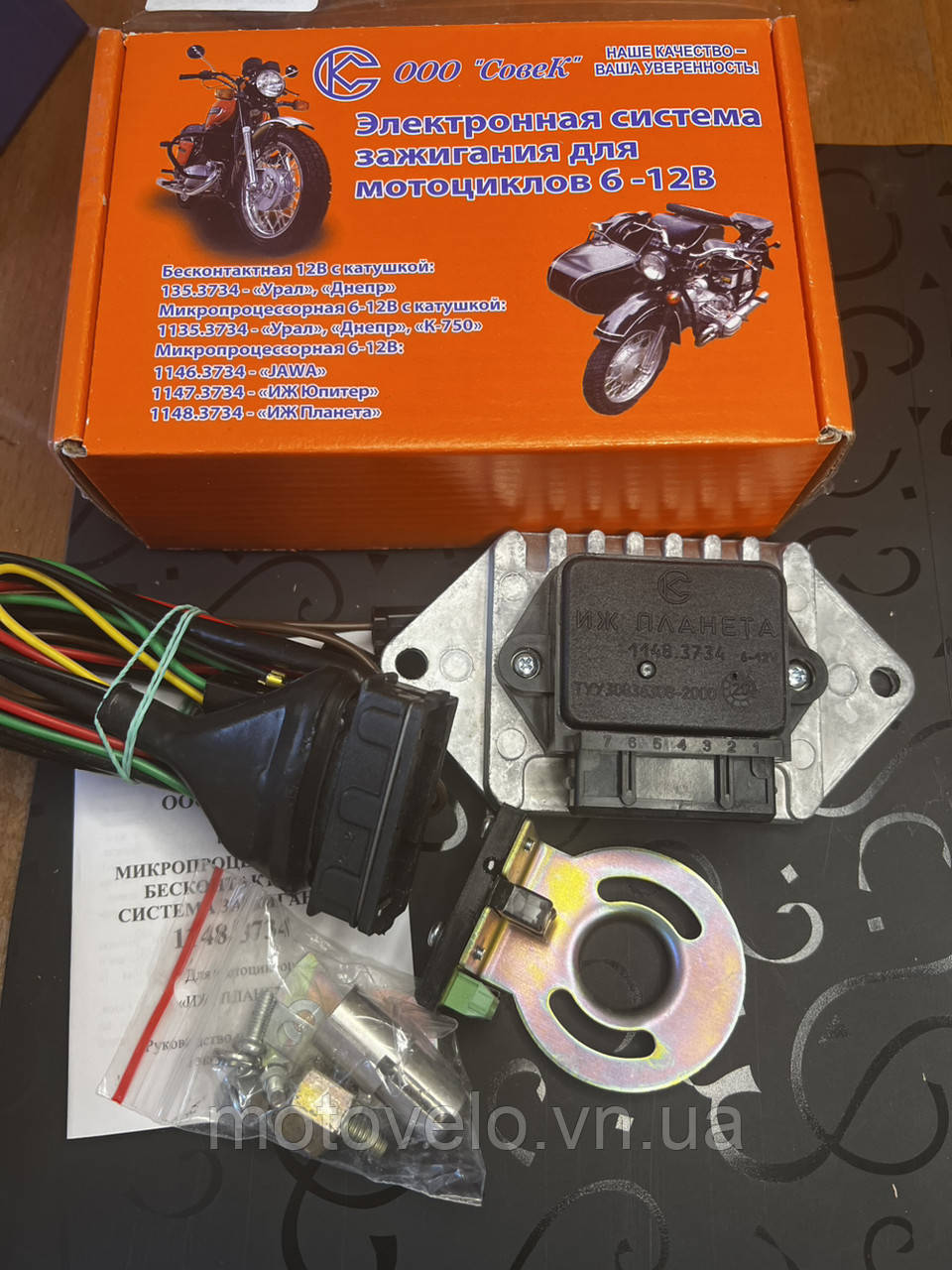

Мікропроцесорна безконтактна система запалювання 1148.3734 ("Іж-Планета")

Загальні відомості

Мікропроцесорна безконтактна система запалювання 1148.3734 (МПБСЗ) є логічним продовженням розвитку електронного запалювання. Модель 1148.3734, яка не має аналогів, призначена для роботи в мотоциклах "ІЖ ПЛАНЕТА" всіх моделей з генератором 6 або 12 Вольт. Мікропроцесорний модуль запалювання дозволяє за допомогою приєднання в певній послідовності вихідних проводів вибрати потрібний режим роботи двигуна мотоцикла. Використання оптичного датчика усуває всі недоліки інших систем позиціонування моменту іскроутворення. МПБСЗ розроблена з метою підвищення технічних характеристик мотоцикла за рахунок:

• стабільності і динамічності роботи двигуна завдяки функції автоматичної зміни кута випередження запалювання залежно від оборотів двигуна;
• зниження токсичності вихлопних газів, витрати пального та зменшення нагару на свічках, завдяки збільшенню індуктивної фази іскри;
• стійкого запуску двигуна при зниженні напруги акумуляторної батареї;
• зниження трудомісткості в обслуговування системи запалювання;
• обмеження величини струму і часу його протікання через первинну обмотку котушки запалювання для запобігання її від перегріву і швидкого розряду акумулятора.

Технічні характеристики

• Номінальна напруга живлення 6-12В з заземленим "мінусом" акумуляторної батареї.
• Струм при включеному замку запалювання і непрацюючому двигуні не перевищує 0,10 А.
• Система забезпечує безперебійне іскроутворення при частоті обертання колінчастого вала до 8000 об/хв.
• МПБСЗ забезпечує безперебійне іскроутворення при зміні напруги в бортовій мережі від 5 В до 16 В.
• Система запалювання працездатна в діапазоні оточуючих температур від мінус 25 до плюс 60 градусів С.
• МПБСЗ мікропроцесорний формування моменту запалювання забезпечує стабільну роботу системи у всіх штатних режимах роботи двигуна.
• Дана МПБСЗ працює з котушкою 3122.3705 або двоелектродними котушками запалювання 3022.3705, 4412.3705, 406.3705, 3012.3705. На 12-ти вольтів моделях МПБСЗ працездатна з котушкою запалювання 27.3705.

МПБСЗ встановлюється на мотоцикл за допомогою запасних частин і кріпильних деталей входять в комплект поставки.
