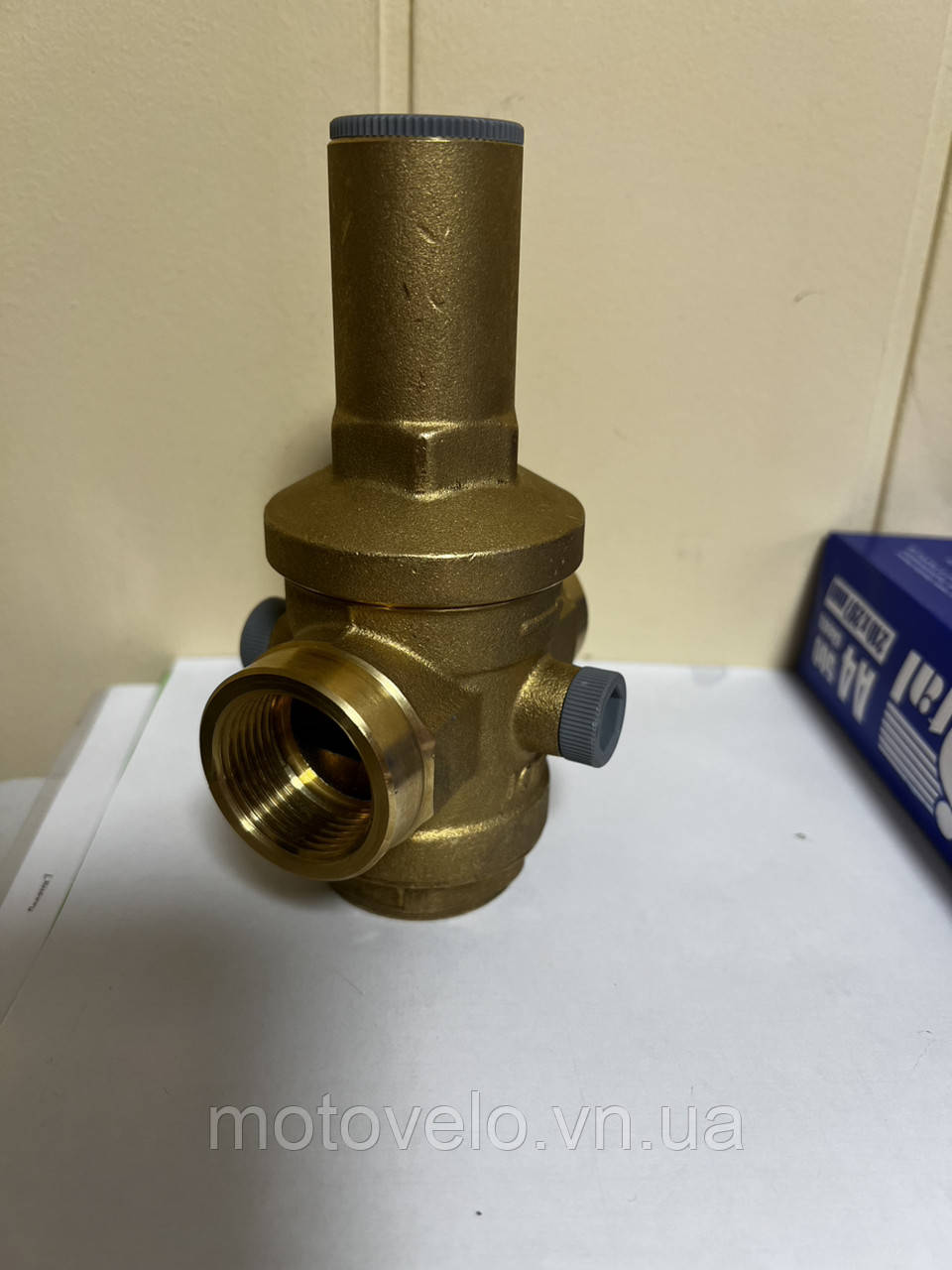

Редуктор тиску води Icma 1" 1/2 №246

Icma 246 - редуктор тиску з пістонним режимом роботи. Редуктор використовується для зниження та стабілізації тиску води на вході. Регулятор тиску встановлюється на побутовому водопроводі для забезпечення стабільного тиску води, яка подається до будинку під високим чи нестійким тиском. Робота редуктора заснована на рівновазі двох протиставлених сил, що утворюються усередині корпусу. Сила пружини натискає на відсік відкриття проходу води, на противагу силі тиску води. Компресія пружини поглинає зміни тиску в трубопроводі. Таким чином, дві сили обнуляються та підтримують постійним значення налаштування на виході, незалежно від зміни тиску на вході.

Налаштувати необхідний тиск на редукторі можна за допомогою шестигранного ключа, заздалегідь знявши заглушку. Якщо крутити за годинниковою стрілкою – тиск збільшується, проти годинникової стрілки – зменшується. Побачити налаштований тиск можна за допомогою манометра. Заводське налаштування редуктор ‐ 3 бар.

Монтаж редуктора ICMA Mignon може проводитись у будь-якому положенні, крім перевернутого (пружина налаштування тиску не повинна бути встановлена ​​нижче щодо редуктора). Перед монтажем необхідно відкрити всі крани для промивання системи та видалити зайве повітря із труб.
Для правильного монтажу редуктора тиску необхідно вибрати відрізок труби довжиною 10 номінальним діаметрів на вході редуктора і 5 діаметрам на виході. Відрізок повинен бути прямим без вигинів та однакового діаметра, щоб уникнути утворення турбулентності, яка ускладнить регулювання та точність роботи. Редуктор має внутрішнє різьблення 1 1/2 дюйма (номінальний діаметр 38 мм) і два бічні підключення 1/4" для манометра.

Редуктор ICMA відповідає стандарту EN1567.

Технічні характеристики:

• Підключення: 1 1/2"
• Підключення манометра: 1/4" (внутрішнє різьблення)
• Шкала налаштування тиску на виході: 1-6 бар
• Заводське налаштування: 3 бар
• Максимальний тиск на вході: 25 бар
• Максимальна робоча температура: 90 ° С
• Матеріал корпусу: латунь
• Матеріал внутрішніх компонентів: латунь
• Матеріал пружини: нержавіюча сталь
• Розмір 1 1/2" (ВхШхГ): 202х126х91 мм
• Виробник: ICMA (Італія)
